Elektrik motoru, yeni enerji araçlarının temel parçalarından biridir ve sürekli olarak yüksek güç yoğunluğuna ve yüksek motor verimliliğine doğru gelişmektedir. Düz emaye tel uygulaması, etkili bakır alanını önemli ölçüde artırabilir ve bakır tüketimini azaltabilir. Yuvadaki bakır teller daha düzenli bir şekilde düzenlenmiştir ve yuva doluluk oranı daha yüksektir, böylece tahrik motorunun verimliliği ve güç yoğunluğu iyileştirilir. Otomobil zekası ve elektrifikasyon eğilimi açıktır. Saç tokası saç tokası motorlarına olan talebin artması nedeniyle, düz emaye tellere olan talep de daha da genişlemiştir. Motorun içindeki bakır saç tokası yalıtımı sağlamalı ve elektriksel izolasyona ulaşmalıdır. Genellikle bir boya tabakası veya organik yalıtım tabakası ile kaplanır. Saç tokası kaynağı yapmadan önce, kaynak alanındaki yalıtım tabakasının etkili bir şekilde çıkarılması gerekir. Mekanik sıyırma tellere zarar verebilir ve CO2 lazerleri genellikle yalıtımı tamamen kaldıramaz. Raycus Laser buna dayanarak, temizleme sonuçlarını verimli bir şekilde elde edebilen Flag Series P500MX MOPA darbeli fiber lazeri geliştirdi.
Raycus'un P500MX MOPA darbeli fiber lazerinin belirgin avantajları vardır

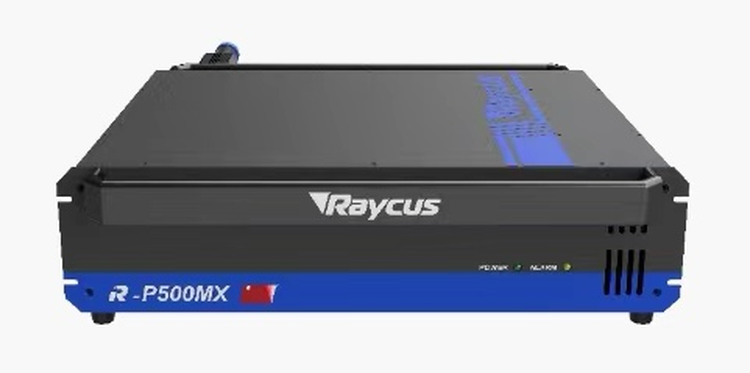

Raycus tarafından piyasaya sürülen P500MX MOPA darbeli fiber lazer, pil direği kesme, metal derin oyma, düz bakır tel temizleme, pil direği temizleme, pozitif ve negatif kutup temizleme, pil kutusu direk temizleme, pil kutusu yüzey elektrolit temizleme vb. alanlarda yaygın olarak kullanılabilir. İnce folyoların ve kaplamaların ince işlenmesi, yüzey işleme, mikro işleme, fotovoltaik, yazma ve yeni enerji gibi endüstriyel uygulamalar için ideal bir seçimdir. İyi stabilite, yüksek tek darbe enerjisi (2mJ), yüksek ışın kalitesi (1,8'den az veya eşit), 20-500ns'den çeşitli darbe genişlikleri, 1-4000kHz tekrarlama frekansı, ilk darbe mevcuttur, sürekli bir moda sahiptir, parametreler gerçek zamanlı olarak değiştirilebilir ve bir ağ bağlantı noktası işlevi vardır.
Yeni enerji alanında Ruycus Flag P500MX bakır saç tokası saç tokası temizleme uygulaması
Bayrak serisi yüksek güçlü 500W MOPA lazeri kullanılarak temizleme etkisi yüksektir ve temizleme işlemi sırasında sıcaklık 40 dereceyi geçmez, bu da malzeme performansını etkilemez. Temizlikten sonra yüzey temizdir ve kalıntı kalmaz ve pürüzlülük değeri hafifçe artar, bu da saç tokası kaynağı için faydalıdır.
1. Aynı makinenin farklı işlem parametreleri, güç ne kadar büyükse, düz bakır telin temizleme ritmi o kadar hızlı olur

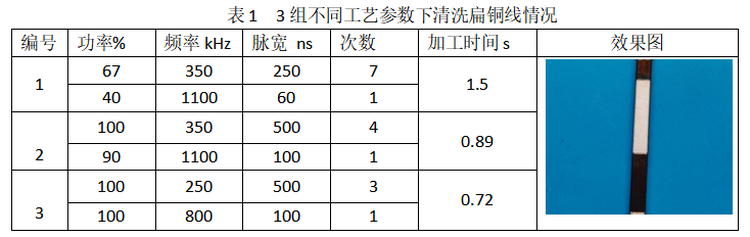

Tablo 1, odaklama lensi f=160mm olan RFL-P500MX-R'yi göstermektedir, farklı işlem parametreleri altında ithal düz bakır telin temizlenmesinin test sonuçları, genellikle temizlik için iki birleşik işlem parametresi kullanılarak, ilk geçişte yüzey boya tabakasını çıkarmak için büyük bir darbe genişliği ve düşük frekans seçilir ve ikinci geçişte yüzey kalıntılarını temizlemek için orta bir darbe genişliği ve yüksek frekans seçilir. Temizleme boyutu 30mm×5mm'dir, üç set test işlemi parametresi, yüzeyi tamamen temizleyin, alt metali ortaya çıkarın ve alt doku buzludur.

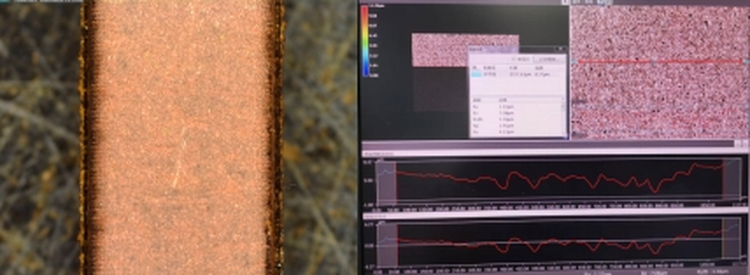

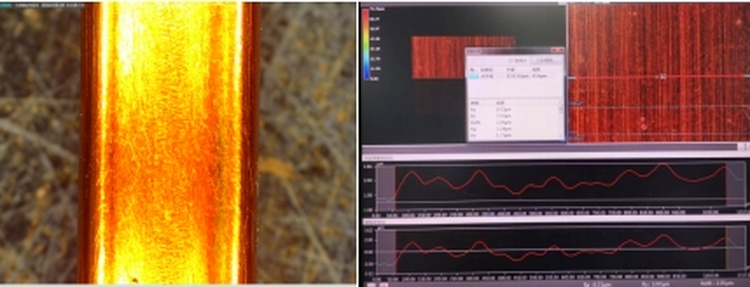

Tablo 1'deki üçüncü işlem parametreleri setine göre, yüzey boyası veya organik yalıtım tabakası olan düz bakır tel numuneleri pürüzlülük ve sıcaklık açısından test edildi. Sonuçlar Şekil 2'de gösterilmiştir. Yüzey kalıntı bırakmadan temizlendi. Temizlemeden önceki Ra değeri 0.72μm iken, temizlemeden sonraki Ra değeri 1.17μm idi. Pürüzlülük değeri hafifçe arttı ve bu da kaynak işlemi için faydalı oldu. Temizleme sırasında sıcaklık değişim aralığı 29,7 derece ~40,6 derece olup, bu da malzeme üzerinde çok az etkiye sahiptir.
Üç deney grubundan, düz bakır telleri temizlemek için farklı güç aralıklarının kullanılabileceği ve benzer işlem etkilerinin elde edilebileceği, ancak temizleme döngülerinin büyük ölçüde değiştiği görülebilir. Lazer güç ayarlama yüzdesi artırıldığında, temizleme verimliliği daha hızlı olur ve temizleme sürelerinin sayısı azalır, bu da yüksek üretim ritminin gereksinimlerini daha iyi karşılayabilir. Müşteriler, işlem parametrelerini ayarlayabilir ve kendi gereksinimlerine göre uygun üretim döngüsünü seçebilirler.
Farklı güçteki lazerler düz bakır telleri temizler ve Flag Serisi P500MX yalnızca 1 saniye içinde en yüksek verimliliğe sahiptir
Düz bakır teller kaynak açısından ithal ve yerli olmak üzere ikiye ayrılabilir. Bu deneyde, aynı malzemeden yapılmış ithal ve yerli düz bakır teller kullandık. İkisi arasındaki temel fark, farklı yüzey boya katmanlarıdır. Yerli düz bakır telin kalınlığı {{0}}.08 mm, ithal düz bakır telin kalınlığı ise 0,13 mm'dir. Ayrıca, aynı malzemeden yapılmış ithal ve yerli düz bakır tellerin en iyi verimliliğini test etmek için 4 farklı güç darbeli lazer (RFL-P100MX/RFL-P200S/RFL-P250MX/RFL-P500MX-R) kullandık ve temizleme boyutu 30mm*5mm idi. Sonuçlar Şekil 3'te gösterilmiştir. Aynı tip düz bakır teli temizlerken, güç arttıkça temizleme verimliliğinin daha da arttığını; aynı lazerle ithal ve yerli düz bakır telleri temizlendiğinde, yerli düz bakır telleri temizleme verimliliğinin ithal düz bakır telleri temizleme verimliliğinden daha yüksek olduğunu söyleyebiliriz; Bunlar arasında, Flag Serisi P500MX lazerin temizleme verimliliği en yüksek olup, ithal düz bakır tellerin temizleme verimliliği 1,2 sn, yerli düz bakır tellerin ise 0,7 sn'dir. Bu, P500MX lazerin düz bakır telleri temizlemek için kullanılmasının verimliliğinin yaklaşık 1 sn'de kontrol edilebileceğini göstermektedir. P100MX lazerle karşılaştırıldığında, iyileştirme 5 kattan fazladır ve bu da üretim döngüsünü büyük ölçüde iyileştirir. Şekil 4, test edilen ithal ve yerli düz bakır tellerin etki diyagramını göstermektedir. Yüzey boya katmanları farklıdır ve farklı güçlerde tamamen temizlenebilirler.
