01 Giriş
Bilim ve teknolojinin sürekli ilerlemesi ve yeni malzemelerin yaygın şekilde uygulanmasıyla birlikte modern üretim, hafif, minyatür ve yüksek-hassasiyetli yönlere doğru hızla gelişiyor. Mikroelektronik, optoelektronik ve mikro-elektromekanik sistemler (MEMS) gibi alanlarda, mikro-nano yapıların bağlantısı ve entegrasyonu özellikle önemlidir. Uzun-darbeli lazer işleme veya elektrik deşarjlı işleme gibi geleneksel işleme yöntemleri genellikle önemli miktarda ısıdan-etkilenen bölgelerle (HAZ) birlikte gelir; bu bölgeler kolaylıkla malzeme deformasyonuna, mikro çatlaklara veya yeniden şekillendirilmiş katmanlara neden olabilir, bu da mikro- ve nano ölçekte yüksek-hassas ara bağlantı gereksinimlerinin karşılanmasını zorlaştırır. Genellikle femtosaniye (fs) veya pikosaniye (ps) aralığında darbe genişliklerine sahip lazerleri ifade eden ultra hızlı lazerler, son derece yüksek tepe güç yoğunlukları ve ultra-kısa etkileşim süreleri nedeniyle hassas üretim için yeni bir çözüm sunar. Özellikle, ultra hızlı lazer mikro{12}}nano kaynak (Nano Kaynak), geleneksel kaynağın termal difüzyon sınırlamalarının üstesinden gelebilir ve mikro{13}}nano ölçekte hassas bağlantılar elde edebilir. Bu teknoloji, çevredeki yapılara zarar gelmesini önlerken son derece küçük alanlarda erime ve bağlanma sağlamak için malzemelerle ultra hızlı lazer etkileşiminin doğrusal olmayan etkilerinden yararlanır. Ultra hızlı lazer mikro yapı işlemedeki en son gelişmelere dayanan bu makale, ultra hızlı lazer mikro-nano kaynağın temel prensiplerini, temel işlem parametrelerini ve bunun farklı malzeme sistemlerindeki tipik uygulamalarını açıklamaya odaklanmaktadır.
02 Ultra-Hızlı Lazer Kaynak Prensibi
Ultra hızlı lazer mikro{0}nano kaynağın temel mekanizması termodinamik süreçte ve yerel alan iyileştirme etkisinde yatmaktadır. Temel prensip, ultra hızlı lazer ile malzeme arasındaki etkileşim yoluyla, kaynak yapılacak mikro yapıların temas arayüzünün lokal erimeye uğraması, böylece boşlukların ortadan kaldırılması ve stabil bir bağlantı oluşturulmasıdır. Nanoteller gibi dalga boyu altı yapılara yönelik kaynak işleminde, femtosaniyelik lazer ışınlaması, nanotellerin çapraz noktalarında veya temas alanlarında lokalize yüksek-sıcaklık alanları üreten, nanotellerin bağlantısını, kesilmesini veya yeniden şekillendirilmesini sağlayan lokalize plazma rezonansını indükleyebilir. Bu teknolojinin önemli bir avantajı, son derece yüksek termal lokalizasyonudur. Ultra hızlı lazerin (tipik olarak femtosaniye ölçeğinde) ultra kısa darbe genişliği nedeniyle, ısı difüzyonu önemli ölçüde bastırılır ve genel sıcaklığın 10⁻¹² saniye içinde dengeye ulaşması sağlanır. Bu ultra hızlı termal gevşeme mekanizması, yüksek sıcaklıkların yalnızca plazma rezonansının meydana geldiği yerel bölgelerle sınırlı kalmasını sağlarken, nanotel yapısının rezonans bölgesi dışındaki alanlarının yüksek sıcaklıktan zarar görmemesini sağlar ve böylece cihazın genel yapısal bütünlüğünü korur. Ayrıca kaynak prosesi parametrelerinin seçiminin kaynak kalitesi üzerinde belirleyici bir etkisi vardır. Çalışmalar, düşük darbe enerjisiyle birlikte yüksek darbe tekrarlama oranının kullanılmasının, kırılgan intermetalik bileşiklerin oluşumunu etkili bir şekilde azaltabildiğini, kaynak kusurlarının oluşumunu azaltabildiğini ve metal malzemenin aşırı aşındırılmasını önleyebildiğini göstermiştir.

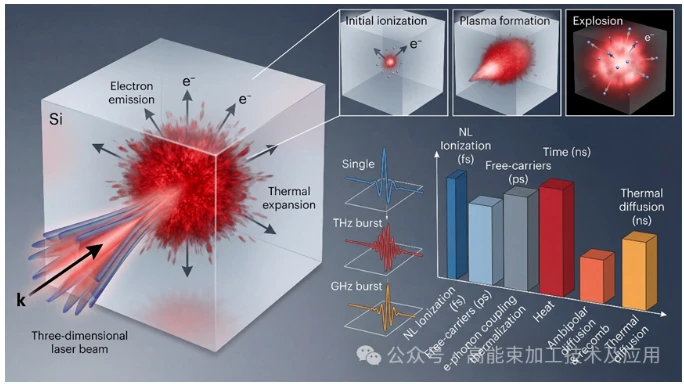

Şekil 1. Silikon ile ultra hızlı lazer etkileşiminin doğrusal olmayan iyonizasyonu, plazma gelişimi ve termodinamik mekanizmalarının şematik diyagramı.

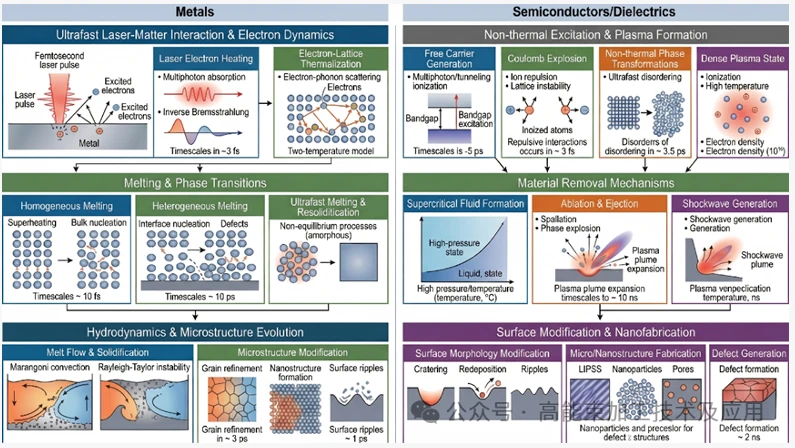

Şekil 2. Ultra hızlı lazer mikro-nano kaynakta metallerin ve-metalik olmayan malzemelerin enerji biriktirme mekanizmaları ve faz dönüşüm süreçlerinin karşılaştırılması.
03 Ultra Hızlı Lazer Kaynak Uygulamaları
Şu anda, ultra hızlı lazer mikro-nano kaynak teknolojisi, çeşitli iletken mikro-nano yapıların bağlantısında yaygın olarak uygulanmaktadır. Malzeme özelliklerine bağlı olarak, temel olarak metal mikro-nano yapı kaynağı, yarı iletken nanomalzeme kaynağı ve farklı malzemelerin heteroeklem kaynağı olarak kategorize edilebilir. Bu üç uygulama senaryosunda ultra hızlı lazerler, geleneksel işlemlere göre önemli avantajlar sergilemiştir.
Metal mikro-nano yapıların hassas ara bağlantısı açısından, geleneksel mikro-kaynak teknolojileri, mikron- veya nanometre-ölçekli metal tellerle çalışırken, ısı girdisini doğru bir şekilde kontrol etme zorluğu nedeniyle sıklıkla ciddi termal taşma etkileriyle karşı karşıya kalır. Bu aşırı termal yük, yalnızca ince metal telleri kolayca eritmekle kalmaz, aynı zamanda farklı metallerin birleşim yerlerinde kırılgan intermetalik bileşikler oluşturma eğilimi gösterir, bu da düşük mekanik dayanıma ve sık sık kaynak hatalarına neden olur. Buna karşılık, ultra hızlı lazer kaynağı, yüksek darbe tekrarlama oranlarını düşük darbe enerjisiyle birleştiren benzersiz bir süreç stratejisi kullanarak bu zorlukların etkin bir şekilde üstesinden gelir. Yüksek tekrarlama frekansı ve düşük enerjiden oluşan bu sinerji, kaynak için yeterli enerji birikimini sağlarken, metal malzemenin aşırı aşınmasını önemli ölçüde azaltır, böylece kırılgan metaller arası bileşiklerin oluşumunu etkili bir şekilde bastırır ve kaynak kusurlarını en aza indirir.
Belirli uygulamalarda, Ag mikro{0}}tellerinin Cu alt katmanlara kaynaklanmasını sağlamak için bu teknolojiyi ilk kullanan araştırmacılar oldu ve mikroelektronik ara bağlantılardaki potansiyelini ortaya koydu. Ek olarak, nano ölçekli Ag-Ag homojen metal nanotelleri için araştırmacılar, yaklaşık 90 mJ/cm² enerji yoğunluğunda 35 fs ultra kısa darbeler kullanarak nanotelleri başarıyla kaynakladılar. Ortaya çıkan bağlantılar yalnızca yapısal olarak sağlam olmakla kalmadı, aynı zamanda mükemmel elektrik iletkenliğini ve mekanik dayanıklılığı da korudu.
Yarı iletken nanomalzemelerin tahribatsız bağlantısında, geleneksel küresel ısıtma veya temaslı kaynak işlemleri, nanotellerin kristal yapısına kolaylıkla zarar verebilir veya yarı iletken malzemelerin yüksek kırılganlığı ve termal hassasiyeti nedeniyle kaynak dışı alanlarda termal hasara neden olabilir. Ultra hızlı lazer kaynağı, benzersiz lokalize plazma rezonans mekanizması aracılığıyla bu sorunu çözer. Nanotellere femtosaniye lazer ışınlaması uygulandığında, kesişme noktalarında veya bağlantı noktalarında lokalize plazma rezonansı indüklenir ve kaynaklama, kesme veya yeniden şekillendirmeyi gerçekleştirmek için lokalize yüksek sıcaklıklar üretilir. Ultra hızlı lazerin etki süresi son derece kısa olduğundan, ısı difüzyonu pikosaniye aralığı (10^-12 saniye) içinde dengeye ulaşır; bu, üretilen yüksek sıcaklığın kesinlikle yerel rezonans alanıyla sınırlı olduğu ve nanotel yapılarının rezonans bölgesinin dışında tamamen hasarsız kaldığı anlamına gelir.
Bu prensibe dayanarak, araştırmacılar ZnO-ZnO homojen yarı iletken nanotellerin kaynağını başarıyla gerçekleştirdiler. 35 fs darbe genişliği ve 77,6 mJ/cm² enerji yoğunluğu altında, 30 saniyelik ışınlamanın ardından nanoteller sıkı ve tahribatsız bir şekilde bağlandı. Bu buluş, tüm oksit fotodetektörlerin ve sensörlerin montajı için etkili ve hassas-temassız bir işleme yöntemi sağlar.
Son derece kısa darbe genişliği ve son derece yüksek tepe gücüyle ultra hızlı lazer mikro-nano kaynak teknolojisi, termal etkileri kontrol etmede geleneksel kaynak yöntemlerinin sınırlamalarını aşarak mikro-nano üretim alanında vazgeçilmez bir araç haline geldi. Lokalize plazma rezonansı ve doğrusal olmayan soğurma mekanizmaları aracılığıyla, bu teknoloji, malzemelerin son derece küçük uzaysal ve zamansal ölçeklerde hassas bir şekilde erimesini ve bağlanmasını sağlayarak çevredeki mikro-nano yapılara verilen termal hasarı etkili bir şekilde önleyebilir. Metal mikrodalgalardan yarı iletken nanotellere ve hatta karmaşık heterojen malzeme bağlantılarına kadar ultra hızlı lazer kaynağı, geniş malzeme uyarlanabilirliği ve mükemmel işleme kalitesi göstermiştir. Gelecekte, lazer-madde etkileşimi mekanizmalarına yönelik daha derin araştırmalar ve lazer performansındaki daha fazla iyileştirmeyle, ultra hızlı lazer mikro-nano kaynağın, esnek elektroniklerin, nano-optoelektronik cihazların ve ileri derecede entegre sensörlerin üretiminde daha da kritik bir rol oynaması ve mikro-nano üretim teknolojisini daha yüksek hassasiyete ve daha fazla verimliliğe doğru yönlendirmesi bekleniyor.
